Capacidad máxima 175 LPM (46.2 GPM)
Conexiones
Succión y Descarga:
Polipropileno (PPG) 1″ Rosca hembra NPT
Kynar® (PVDF) 1″ Rosca hembra NPT
Aluminio (ADC-12) 1″ Rosca hembra NPT
Acero Inoxidable (316) 1″ Rosca hembra NPT
Hierro Fundido 1″ Rosca hembra NPT
Entrada de aire 3/8″ Rosca hembra NPT (Válvula bola incl.)
Salida de aire (Silenciador incl.) 3/4″ Rosca hembra NPT
Disponible con Bridas tipo ANSI. Consultar.
Temperatura Máxima del Líquido*
Material del diafragma Temperatura
Buna N 82° C (180° F)
Neopreno 82° C (180° F)
Santopreno® (TPO) 82° C (212° F)
EPDM 100° C (212° F)
PTFE 100° C (212° F)
Hytrel® (TPEE) 120° C (248° F)
Viton® Fluoro elastómero 120° C (248° F)
* La máxima temperatura para bombas en Kynar® depende del elastómero (diafragma) que se seleccione. Bombas en Polipropileno o soportan una temperatura máxima de 82° C (180° F), sin importar el material de los diafragmas.
Rango Permisible de Presión de Aire 1.4 a 7 Kgf/cm2 (20 a 100 PSI)
Volumen Desplazado por Ciclo

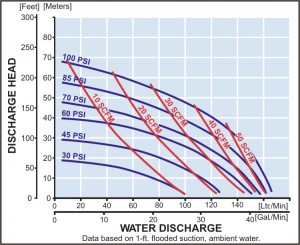

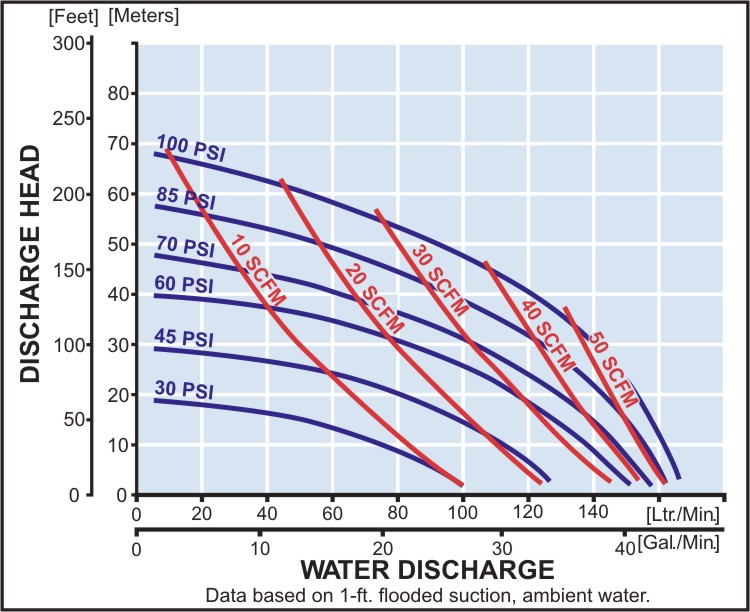

Diafragmas en Elastómeros: 0.83 L (0.22 gal.)

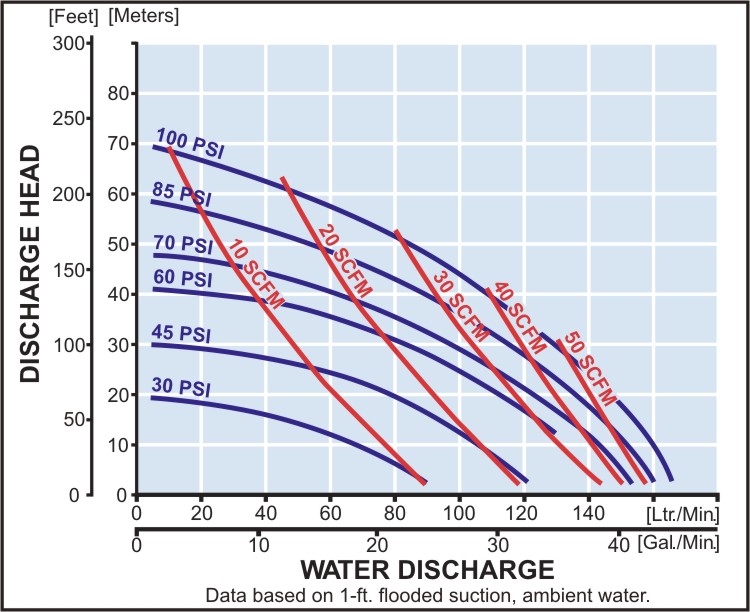

Diafragmas en PTFE: 0.79 L (0.21 gal.)
Ciclos Máximos por Minuto 210
Tamaño Máximo de partículas: 4.8 mm (3/16 in)
Altura Máxima de succión
Bomba con diafragmas en elastómeros: 5.5 m (18 pies)
Cuerpo central: Aluminio para todas las bombas metálicas o Polipropileno en todas las bombas plásticas.
Opciones – Cuerpo central:
Polipropileno para bombas metálicas
PTFE gris (XP) para cuerpo en aluminio
Manifold dividido opcional – consultar.
Nota: Bombas con diafragmas en Hytrel® usan o’rings en Buna/N. Bombas de Kynar® con Hytrel®, Santopreno® o PTFE usan o’rings y bolas de PTFE. Kynar® y EPDM usan o´rings y bolas en EPDM. Kynar® y Viton® usan o´rings y bolas en
Viton®.
