Campo de prestaciones
Caudal hasta 400 l/min ( 24 m³ / h)
Altura manométrica hasta 112 m
Limites de uso
Altura de aspiración manométrica hasta 7 m
Temperatura del liquido hasta + 60ºC
Máxima temperatura ambiente hasta + 40º7C
ELECTROBOMBAS CARACTERIZADAS POR SUS ELEVADOS RENDIMIENTOS, SILENCIOSIDAD DE FUNCIONAMIENTO, CURVAS AMPLIAS Y ESTABLES, ADAPTAS PARA SERVICIO CONTINUO O GRAVOSO EN LOS CAMPOS DOMESTICO, AGRICOLA E INDUSTRIAL.
Principio de funcionamiento

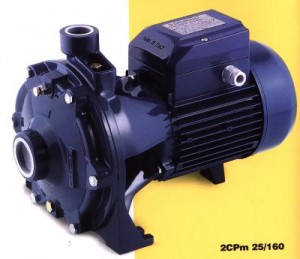

La serie 2CP esta constituida por ELECTROBOMBAS CENTRIFUGAS BIRODETE, con dos rodetes contrapuestos, que trabajan en serie. El primer rodete se halla directamente delante de la boca de aspiración situada en el cuerpo aspirante, el segundo rodete , contrapuesto al primero, esta alojado en le cuerpo impulsor. La forma de los rodetes impulsa, con las menores perdidas hidráulicas, el fluido radicalmente desde el centro hacia la periferia , así que los alabes, situados en le interior del canal del rodete, ceden al fluido energía tanto en forma de presión , como de aumento de velocidad. Al salir del primer rodete, el fluido es conducido a la voluta del cuerpo aspirante y a través del canal de conexión alcanza la aspiración del segundo rodete del cual recibe un aumento de energía igual al primero. A la salida del segundo rodete el fluido es conducido a la voluta del cuerpo de impulsión que, junto con el difusor cónico, transforma parte de la energía cinética en energía de presión. La instalación contrapuesta de los rodetes sobre el mismo eje motor, asegura el perfecto equilibrio de los empujes hidráulicos axiales, evitando así sobrecarga a los rodamientos del motor.
Empleos e intalaciones
Se aconseja para bombear agua limpia que no contenga partículas abrasivas y / o líquidos químicamente agresivos para los materiales que constituyen la bomba. Los elevados rendimientos alcanzables, la posibilidad de uso continuado o gravoso y la notable adaptabilidad a las mas diversas aplicaciones, a veces anómalas, hacen de esta electrobomba una elección obligada allí donde se requieran alturas manométricas difícilmente obtenibles con bombas monorodete.
GRACIAS A SU FIABILIDAD, SILENCIOSIDAD, SENCILLEZ DE EMPLEO Y LA AUSENCIA DE MANTENIMIENTO, LAS BOMBAS DE LA SERIE 2CP TIENEN UN AMPLIO UTILIZO EN EL CAMPO DOMESTICO Y EN APLICACIONES CIVILES E INDUSTRIALES; RESULTAN PARTICULARMENTE UTILES EN LA DISTRIBUCION AUTOMATICA DEL AGUA ACOPLADAS A EQUIPOS HIDRONEUMATICOS, PARA RIEGOS DE HUERTAS Y JARDINES, PARA INCREMENTAR LA PRESION EN LA RED, PARA ALIMENTACION DE CALDERAS DE REFRIGERACION, PAREA EQUIPOS ANTINCENDIO.
La instalación se debe efectuar en lugares cerrados o protegidos de la intemperie.
Prestaciones
La amplia gama de las serie 2CP se distingue por:
Curvas características particularmente amplias y estables ( elevada relación de altura manométrica máxima y mínima)
Rendimientos caracterizados por levados valores absolutos y curvas de rendimiento tendencialmente planas;
Buenas capacidades de aspiración extendidas tanto para bajos, como para elevados caudales.
Características de funcionamiento
CUERPO BOMBA ASPIRANTE: en hierro fundido, con boca de aspiración roscada gas UNI ISO 228/1
CUERP BOMBA IMPULSOR en hierro fundido, con boca de impulsión roscada gas UNI ISO 228/1
RODETES EN LATON del tipo flujo radial centrifugo.
EJE MOTOR en acero inoxidable AISI 316 ) AISI 416 hasta 0.75 Kw)
SELLO MECANICO en cerámica y grafito.
MOTOR ELECTRICO: las bombas están acopladas directamente a un motor eléctrico PEDROLLO expresamente dimensionado del tipo asincrónico de elevado rendimiento, silencioso, cerrado, con ventilación externa, apto para servicio continuo. AISLAMIENTO clase F ( Bhasta 0.75 Kw)
El protector térmico ( salvamotor) esta incorporado en los motores monofásicos hasta 1.5 Kw
Los restantes motores monofásicos y todos ls motores trifásicos deben ser protegidos con un salvamotor exterior adecuado, por lo que se preve una conexión conforme a las normas vigentes.
PROTECCION IP 44
EJECUCION Y NORMAS DE SEGURIDAD según EN60-335-1 ( IEC 335-1 CEI 61-150) EN 60034-21 (IEC 34-1 CEI 2-3)
