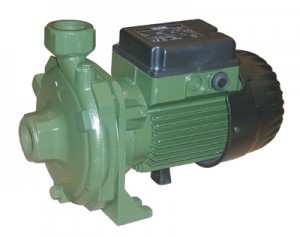

Bomba centrífuga monoturbina adecuada para los sistemas domésticos,
industriales y agrícolas y para aplicaciones de trasiego, mezcla y riego.
Características constructivas de la bomba
Cuerpo de la bomba y soporte del motor de fundición.
Rodete de tecnopolímero para K 20/41, K 30/70, K 30/100, K 36/100,
K 12/200, K 36/200, K 40/200, K 55/200.
Rodete de fundición para K 14/400, K 11/500, K 18/500, K 28/500,
K 40/400, K 50/400, K 30/800, K 40/800, K 50/800, K 20/1200, K 25/1200,
K 35/1200.
Cierre mecánico de carbono/cerámica.
Características constructivas del motor
Asincrónico cerrado y refrigerado por ventilación exterior.
Rotor montado sobre cojinetes de bolas sobradamente dimensionados para garantizar
un funcionamiento silencioso y una larga duración.
Protección termoamperimétrica incorporada y condensador permanente en la versión monofásica.
Para la protección del motor trifásico se recomienda montar un dispositivo remoto de protección
del motor de acuerdo con las normas vigentes.
Construcción según la normativa CEI 2-3
Grado de protección: IP 44 (IP 55 para motores de 2,2 – 3 – 4 – 5,5 – 7,5 – 9,2 – 11 kW)
Grado de protección de la regleta de conexiones: IP 55
– Rango de funcionamiento: de 1,8 a 96 m3/h con altura de elevación de hasta 62 metros.
– Líquido bombeado: limpio, sin substancias sólidas ni abrasivas, no viscoso, no agresivo, no
cristalizado y químicamente neutro, con características similares al agua.
– Rango de temperatura del líquido:
K 20/41, K 30/70, K 30/100, K 36/100
K 12/200, K 36/200, K 40/200 : de -10°C a +50°C
Resto de la gama : de -15°C a +110°C
– Temperatura ambiente máxima: +40°C
– Presión máxima de trabajo:
K 20/41, K 30/70, K 30/100, K 36/100, K 12/200, K 14/400 : 6 bar (600 kPa)
K 36/200, K 40/200, K 55/200, K 11/500, K 18/500, K 28/500 : 8 bar (800 kPa)
K 40/400, K 50/400, K 30/800, K 40/800, K 50/800, K 20/1200, K 25/1200, K 35/1200 : 10 bar (1000 kPa)
– Instalación: fija horizontal o vertical siempre y cuando el motor esté montado sobre la bomba.
– Versiones especiales bajo pedido: otras tensiones y/o frecuencias.
